Santa Maria in Gruptis

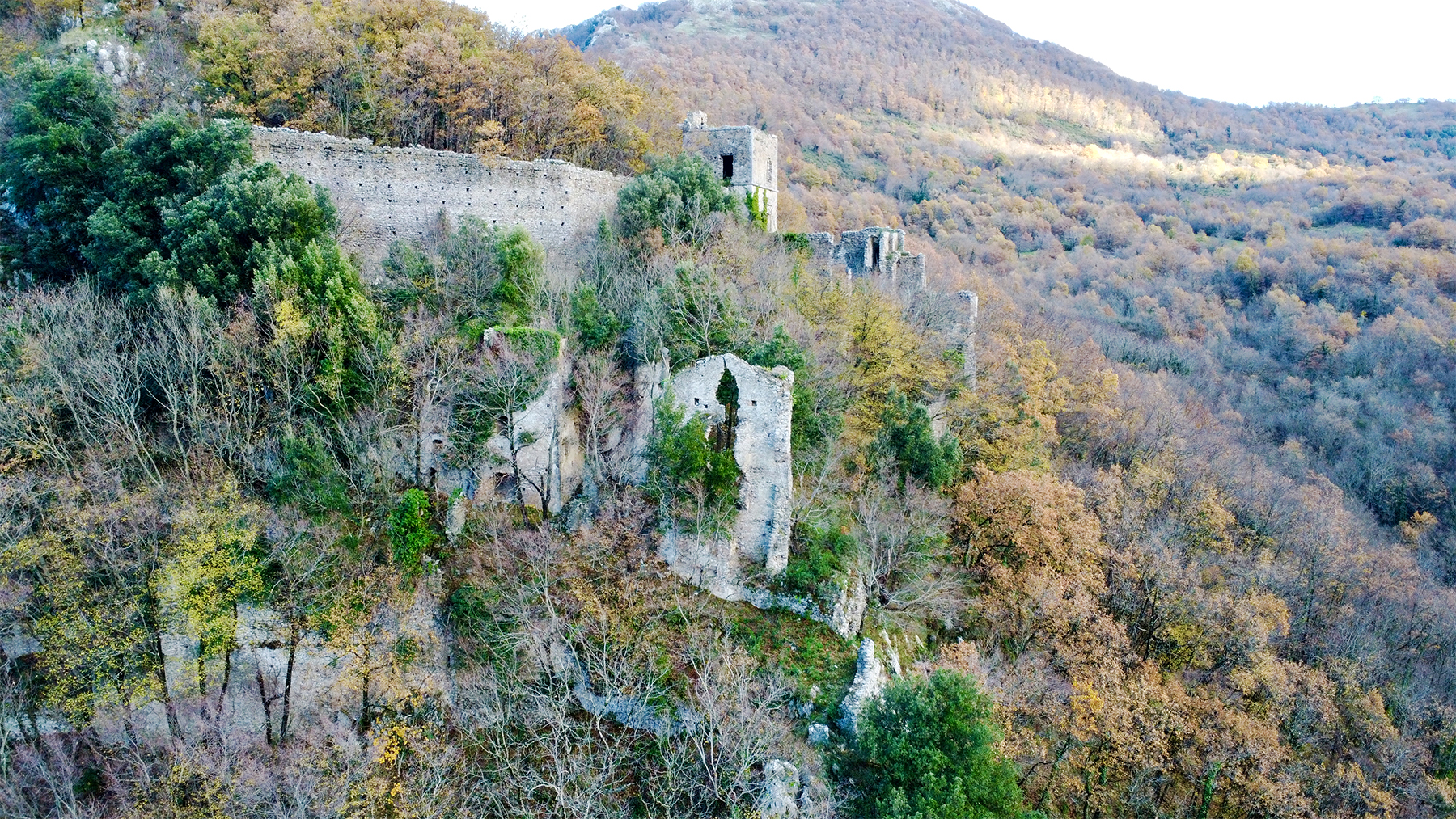

L’abbazia di Santa Maria in Gruptis si colloca nel territorio montano di Vitulano, lungo le pendici orientali del Monte Pentime, in posizione dominante sulla valle vitulanese. Il complesso, oggi ridotto a rudere e immerso in un denso contesto boschivo, rappresenta una delle testimonianze più significative del monachesimo beneventano e, al tempo stesso, un caso emblematico di integrazione tra architettura e paesaggio. La sua collocazione riflette una scelta insediativa meditata: pur in prossimità del segmento campano della Via Francigena del Sud che dal fondovalle di Telese conduce a Vitulano, l’abbazia non si dispone lungo la direttrice principale, ma risulta raggiungibile mediante una ripida mulattiera che si distacca dal tracciato e risale verso l’altura. Tale distanza fisica, unita alla prossimità geografica, esprime l’equilibrio tra esigenze di isolamento contemplativo e controllo visivo-territoriale sui movimenti lungo la valle.

La tradizione attribuisce la fondazione dell’abbazia a un principe longobardo della stirpe di Atenulfo (tra il 940 e il 944), mentre le fonti erudite di età moderna ne consolidarono l’immagine di monastero antico e prestigioso, “fra due gioghi di monti” in un sito impervio. Nel corso dei secoli il complesso ebbe una funzione religiosa e assistenziale connessa alla presenza di pellegrini lungo la Francigena telesina, integrandosi con un sistema economico fondato sull’autosufficienza monastica e sullo sfruttamento delle risorse locali, in particolare delle acque sorgive e dei terrazzamenti agricoli del Pentime. Dopo fasi di trasformazione istituzionale e amministrativa, la decadenza divenne irreversibile tra età moderna e tardo Seicento, aggravata dal terremoto del 1688 e culminata nella sconsacrazione del 1705.

Dal punto di vista architettonico, l’abbazia si configura come un organismo complesso e articolato su più livelli, modellato sull’orografia del versante. L’accesso, un tempo definito da un portale archivoltato, immetteva in un androne di passaggio che conduceva al piccolo chiostro, fulcro distributivo del monastero, attorno al quale si organizzavano gli ambienti principali e il fronte della chiesa abbaziale a tre navate. La presenza di corpi scala e percorsi verticali garantiva il collegamento tra i diversi livelli, comprendenti locali di servizio, ambienti residenziali e spazi di rappresentanza, mentre una torre monumentale in conci calcarei e un articolato sistema di recinti murari contribuivano a definire la percezione di un complesso compatto e “inaccessibile”, in dialogo diretto con le alte pareti rocciose e con l’apertura panoramica verso la valle. Nonostante lo stato di rovina e le difficoltà di lettura dovute al degrado e alla vegetazione, le strutture superstiti conservano tracce sufficienti a riconoscere l’impianto originario e a restituire, nella forma frammentaria della permanenza, la lunga stratificazione storica e simbolica del sito.

La documentazione dell’abbazia di Santa Maria in Gruptis è stata condotta mediante un rilievo digitale integrato impostato secondo un approccio multilivello, calibrato sulle specificità morfologiche e conservative del sito. Le condizioni di avanzato degrado, la presenza diffusa di vegetazione infestante, l’instabilità di alcune strutture superstiti e la complessa articolazione altimetrica del complesso hanno imposto una strategia di acquisizione flessibile, orientata a garantire sicurezza operativa e completezza morfometrica.

Il rilievo delle strutture esterne è stato realizzato mediante acquisizioni fotogrammetriche integrate da UAV e da terra. Le riprese aerofotogrammetriche, effettuate con drone DJI Mavic Mini 2, hanno consentito di documentare le porzioni in quota, la torre monumentale, i sistemi murari affacciati sulla valle e il rapporto tra l’organismo architettonico e l’orografia del Monte Pentime. A tali acquisizioni si sono affiancate riprese fotografiche terrestri realizzate con camera Canon EOS 5D Mark II con obiettivo 24–105 mm L, finalizzate ad aumentare la densità informativa e la qualità del dataset per la lettura delle superfici murarie e dei dettagli costruttivi. L’intero set di immagini è stato elaborato in ambiente Agisoft Metashape mediante workflow fotogrammetrici basati su algoritmi Structure from Motion (SfM), con produzione di nuvole di punti dense, modelli tridimensionali e ortoimmagini metricamente controllate.

Gli ambienti interni accessibili e i vani superstiti sono stati documentati mediante rilievo di prossimità range-based con sistema Matterport Pro3 dotato di sensore LiDAR integrato, che ha consentito acquisizioni rapide degli spazi residuali e dei sistemi scala ancora leggibili, producendo dataset tridimensionali e immagini HDR utili alla documentazione geometrica e materica del complesso.

Le nuvole di punti generate dai diversi sistemi sono state successivamente integrate e trattate in ambiente open source CloudCompare, dove sono state eseguite operazioni di registrazione, fusione e pulizia dei dataset. In particolare, attraverso procedure di filtraggio e segmentazione è stato possibile rimuovere gran parte della vegetazione infestante che interferiva con la leggibilità delle strutture murarie, migliorando la continuità geometrica del modello e la qualità complessiva della documentazione.

A partire dal modello tridimensionale integrato, ottenuto dalla fusione delle acquisizioni fotogrammetriche e range-based, è stato sviluppato un sistema coordinato di rappresentazioni bidimensionali e tridimensionali finalizzato alla lettura morfologica, alla restituzione metrica e alla documentazione aggiornata dello stato di conservazione del complesso abbaziale. In assenza di rilievi aggiornati del sito, l’attività condotta assume un valore documentario particolarmente rilevante. Nonostante il forte stato di degrado e la progressiva perdita di leggibilità delle strutture, il rilievo consente di restituire una fotografia aggiornata delle condizioni attuali del complesso.

Dal modello sono state derivate ortoproiezioni metricamente controllate dei prospetti superstiti, in particolare del fronte principale con la torre monumentale, nonché piante e sezioni utili a chiarire l’articolazione multilivello dell’organismo architettonico e la relazione con l’orografia del versante del Monte Pentime. Le restituzioni in pianta e in alzato, affiancate alla nuvola di punti che costituisce il modello digitale del sito, permettono di fissare lo stato dei luoghi in una forma misurabile e verificabile e rendono disponibili dati aggiornati per future attività di studio, tutela e valorizzazione.

Le rappresentazioni prodotte costituiscono pertanto non soltanto un esito grafico del rilievo, ma uno strumento operativo per la comprensione dell’impianto abbaziale e per la costruzione di scenari interpretativi controllati, ponendosi come base per future applicazioni di comunicazione digitale, ricostruzione virtuale e valorizzazione del complesso nel quadro più ampio del sistema territoriale della Via Francigena del Sud.

Ambrosio, V. I. Schwarz-Ricci, G. Vogeler, I documenti dell’abbazia di S. Maria della Grotta di Vitulano (BN): 1200–1250, Laveglia & Carlone, Salerno 2018.

D’Amico, Una esperienza di rinnovamento monastico per il Regno di Sicilia dei secoli XII–XVI. Giovanni da Tufara e la congregazione di S. Maria del Gualdo, Federico II University Press, Napoli 2022.

Lubin, Abbatiarum Italiae brevis notitia. Quarum tam excisarum, quam extantium, titulus, ordo, dioecesis, fundatio, mutationes, situs, &c. exactius exprimuntur, Typis J. J. Komarek Boëmi, Roma 1693.

Marcarelli, L’Oriente del Taburno. Storia dell’antica città di Tocco e dei suoi casali, Forche Caudine, Benevento 1915.

Massa, Gli antichi archivi del Sannio e dell’Irpinia. Viaggio attraverso le carte di VIII–XII secolo (Tesi di dottorato, Università di Roma «La Sapienza», XXIX ciclo), Università di Roma «La Sapienza», Dipartimento di Scienze documentarie, linguistico-filologiche e geografiche, Roma 2017.

Massa, I documenti privati dell’abbazia di S. Maria della Grotta: schemi e funzioni nella prassi notarile (secoli XI–XIII), «Nuovi Annali della Scuola Speciale per Archivisti e Bibliotecari», XXXIII, 2019, pp. 25–60, Firenze, Leo S. Olschki Editore.

Mazzoleni, Le pergamene della Società Napoletana di Storia Patria. Parte prima. Il fondo pergamenaceo del monastero di S. Maria della Grotta ed osservazioni sulle minuscole pregotiche dell’Italia meridionale, L’Arte Tipografica, Napoli 1966.

Meomartini, I comuni della provincia di Benevento. Storia, cronaca, illustrazione, Stabilimento Lito-Tipografico Editoriale De Martini, Italia 1970.

Ughelli, Italia sacra sive de Episcopis Italiae et insularum adjacentium, Sebastianum Coleti, Venezia 1662.

I. Apollonio, F. Fantini, S. Garagnani, M. Gaiani, A photogrammetry-based workflow for the accurate 3D construction and visualization of museum assets, «Remote Sensing», XIII, 2021, 3, p. 486.

Attolico, C. Fogazzaro, L. Lozito, La Via Francigena nel Sud. 930 km a piedi tra Lazio, Campania, Basilicata e Puglia, Terre di mezzo, Milano 2022.

Baratin, A. Cattaneo, F. Gasparetto, E. Moretti, S. Lonati, Documenting the conservative evolution of the city walls thanks to the integration of digital systems of various typologies. The case study of Valbona gate, «The International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences», XLII-2/W11 (2019), pp. 167-172.

Beni culturali. Risorse per l’organizzazione del territorio, a cura di M. Mautone, Pàtron, Bologna 2001.

Bianchini, Modelli discreti e modelli continui nel rilievo e rappresentazione informatizzata dell’architettura, «Disegnare. Idee Immagini», 22 (2001), pp. 51-60.

Bianchini, C. Inglese, A. Ippolito, The role of BIM (Building Information Modeling) for representation and managing of built and historic artifacts, «DisegnareCon», 9/16 (2016), pp. 10.1-10.9.

Bercigli, Documentation strategy for coastal towers of the Mediterranean: the case of the tower in the archaeological site of Saturo (TA-ITA), in FORTMED 2017. Defensive Architecture of the Mediterranean: XV to XVIII Centuries, vol. VI, a cura di A. B. González Avilés, Editorial Publicacions Universitat d’Alacant, Alicante 2017, pp. 337-344.

Berthoz, La Semplessità, Codice Edizioni, Toino 2011.

Bogacz-Wojtanawska, A. Góral, Network or structures? Organizing cultural routes around heritage values, «Humanistic Management Journal», 3 (2018), pp. 253-277.

Borghini, R. Carlani, La restituzione virtuale dell’architettura antica come strumento di ricerca e comunicazione dei beni culturali: ricerca estetica e gestione delle fonti, in E. Ippoliti, A. Meschini (a cura di), Tecnologie per la comunicazione del patrimonio culturale, «DisegnareCon», 4/8 (2011), pp. 71-79.

Bozzato, Mezzogiorno e sviluppo euro-mediterraneo. Gli itinerari culturali per una nuova visione territoriale, «Documenti Geografici», 2 (2016), pp. 71-88.

Bozzato, F. M. Ceschin, G. Ferrara, Del viaggio lento e della mobilità sostenibile, Exòrma, Roma 2017.

Campolo, G. Bombino, T. Meduri, Cultural landscape and cultural routes: infrastructure role and indigenous knowledge for a sustainable development of inland areas, «Procedia – Social and Behavioral Sciences», 223 (2016), pp. 576-582.

M. Cantea, A. Dell’Amico, Application of fast survey technologies for knowledge, valorization and conservation: the case study of Rondella delle Boccare, in D-SITE. Drones-Systems of Information on Cultural Heritage. For a spatial and social investigation, vol. II, a cura di S. Barba, S. Parrinello, A. Di Filippo, A. Dell’Amico, Pavia University Press, Pavia 2022, pp. 84-93.

Chiabrando, A. Lingua, P. Maschio, L. Teppati Losè, The influence of flight planning and camera orientation in UAVs photogrammetry. A test in the area of Rocca San Silvestro (Li), Tuscany, in «International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences», XLII-2/W3 (2017), pp. 163-170.

Cipriani, S. Bertacchi, G. Bertacchi, An optimised workflow for the interactive experience with cultural heritage through reality-based 3D models: Case studies in archaeological and urban complexes, in «ISPRS International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences», XLII-2/W11, 2019, pp. 427-434.
G. Crocioni, Caratteri ed evoluzione dei sistemi insediativi regionali in rapporto alle politiche di intervento (Quaderni dell’Istituto di Architettura e Urbanistica, 2), Mucchi, Modena 1969.

Consiglio d’Europa, Impact of European Cultural Routes on SMEs’ Innovation and Competitiveness, 2011.

Delatouche, R. Grand, Storia agraria del Medioevo, Il Saggiatore, Milano 1981.

Del Boca, A. Moia, Sulla Via Francigena. Storia e geografia di un cammino millenario, De Agostini, Novara 2015.

Demetrescu, Modellazione 3D, visualizzazione scientifica e realtà virtuale, in Archeologia virtuale, la metodologia prima del software. Atti del Seminario di Archeologia Virtuale, a cura di S. Gianolio (Roma, 5-6 aprile 2011), Edizioni Espera, Roma 2011, pp. 149-155.

Di Napoli, Che cos’è un disegno e perché si disegna, in «Rivista di estetica», 47 (2011), pp. 61-81.

W. Di Paola, Il progetto “Francigena V.E.R.S.O. Sud”. Valorizzazione, esperienza, rete, servizi, ospitalità, in L’apporto della Geografia tra rivoluzioni e riforme. Atti del XXXII Congresso Geografico Italiano, a cura di F. Salvatori, A.Ge.I. , Roma 2019, pp. 1045-1052.

European Institute of Cultural Routes, Cultural Routes of the Council of Europe Programme – Activity Report, 2019.

Empler, ICT per il Cultural Heritage. Rappresentare, Comunicare, Divulgare, dei, Roma 2017.

Galasso, S. La Placa, Comparative data processing methods: analysis and considerations on photogrammetric outputs obtained from UAV. The case study of the facade of the Church of the Certosa di Pavia, in D-SITE. Drones-Systems of Information on Cultural Heritage. For a spatial and social investigation, vol. II, a cura di S. Barba, S. Parrinello, A. Di Filippo, A. Dell’Amico, Pavia University Press, Pavia 2022, pp. 208-217.

Gazzola, D. Grechi, M. Romanelli, F. Pollice, «Il turismo religioso: la Via Francigena, un’opportunità per l’Italia», «Economia aziendale online – Business and Management Sciences International Quarterly Review», 11/3 (2020), pp. 341-358.

Graf, J. Popesku, «Cultural routes as innovative tourism products and possibilities of their development», «International Journal of Cultural and Digital Tourism», 3/1 (2016), pp. 24-44.

ICOMOS, The ICOMOS Charter on Cultural Routes, 2008.

Liu, D. Willkens, C. López, L. Cortés-Meseguer, J. L. García-Valldecabres, P. A. Escudero, S. Alathamneh, Comparative analysis of point clouds acquired from a TLS survey and a 3D virtual tour for HBIM development, in «International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences», XLVIII-M-2 (2023), pp. 959-968.

Massironi, Vedere con il disegno: aspetti tecnici, cognitivi, comunicativi. F. Muzzio, Padova 1982.

Mauro, Tourism and imaginary: a renewed perspective of Vietnam from Italian travelers’ stories?, in Innovations in the Social Sciences and Humanities, a cura di J. Hutnyk, Ton Duc Thang University Press, Ho Chi Minh (Vietnam) 2019, pp. 105–112.

Meschini, Tecnologie digitali e comunicazione dei beni culturali. Stato dell’arte e prospettive di sviluppo, in Tecnologie per la comunicazione del patrimonio culturale, a cura di E. Ippoliti, A. Meschini, «DisegnareCon», 4/8 (2011), pp. 14-24.

Paris, Quantità e qualità nell’utilizzo dello scanner laser 3D per il rilievo dell’architettura, in New lines of research in Building Engineering. In APEGA 2010. X Congreso Internacional de Expresión Gráfica aplicada a la Edificación (Alicante, 2-4 dicembre 2010), Editorial Marfil, Alicante 2010, vol. 1, pp. 279-289.

Paris, S. Liberatore, W. Wahbeh, Digital Representation of Archeological Sites. Recent Excavation at Alba Fucens, in C. Gambardella (ed.), Less More Architecture Design Landscape, La Scuola di Pitagora, Napoli 2012, pp. 295-304.

Paris, Shape and Geometry in the Integrated Digital Survey, in Handbook of Research on Emerging Digital Tools for Architectural Surveying, Modeling and Representation, a cura di S. Brusaporci, IGI Global, USA 2015, pp. 214-238.

Pecci, Fonti scritte e UAV per lo studio della topografia del Castello di Uggiano (Ferrandina, Basilicata, Italia), in FORTMED 2016. Defensive Architecture of the Mediterranean XV to XVIII Centuries, vol. IV, a cura di G. Verdiani, DIDA Press, Firenze 2016, pp. 45-52.

Pedone, A. Conte, M. Calia, Forme dell’intreccio per ri-cucire memorie di antico impianto in Basilicata, in Connettere. Un disegno per annodare e tessere, a cura di A. Arena et al., FrancoAngeli, Milano 2020, pp. 3129-3155.

Pescarin, B. Fanini, G. Lucci Baldassarri, D. Ferdani, L. Calori, Archeologia virtuale, realismo, interattività e performance: dalla ricostruzione alla fruizione on line, in Tecnologie per la comunicazione del patrimonio culturale, a cura di E. Ippoliti, A. Meschini, «DisegnareCon», 4/8 (2011), pp. 62-70.

Pollice, F. Spagnuolo, La progettazione di itinerari community involved, in Turismo e management dei territori, a cura di E. Lemmi, Pàtron, Bologna 2015, pp. 149–180.

Pollice, Placetelling per lo sviluppo di una coscienza dei luoghi e dei loro patrimoni, «Territori della Cultura», 30 (2017), pp. 106-111.

Pulcrano, S. Scandurra, G. Minin, A. Di Luggo, 3D cameras acquisitions for the documentation of cultural heritage, in «International Archives of the Photogrammetry, Remote Sensing and Spatial Information Sciences», XLII- 2/W9 (2019), pp. 639-646.

Ronza, Itinerari culturali e identità territoriale. La Via Francigena nel Mezzogiorno d’Italia tra prospettive europee e criticità locali. Il caso della Campania, in «Bollettino dell’Associazione Italiana di Cartografia», CLXVIII 2020, pp. 78-93.

Ronza, Dalla via Appia alla città policentrica: Caserta e il suo territorio, coll. “Studi Monografici Associazione Italiana di Cartografia”, 3, EUT, Trieste 2019.

Russo, G. Guidi, La modellazione digitale reality-based ed interpretativa per la valorizzazione del patrimonio culturale, in La ricerca nel disegno di design. Atti della giornata di studio (20 ottobre 2010), Maggioli Editore, Santarcangelo di Romagna 2010, pp. 202-211.

Sabir, Developing a multidisciplinary tourism. Planning approaches on cultural routes, «Journal of Multidisciplinary Academic Tourism», 4/1 (2019), pp. 37-47.

Sergi, La Via Francigena. Chiesa e poteri, in La Via Francigena. Itinerario culturale del Consiglio d’Europa, Atti del Seminario, Torino, 20 ottobre 1994, pp. 12-23.
